TEMPORIZADOR REGRESIVO

Introducción:

En el circuito mostrado implementaremos un temporizador regresivo utilizando contadores, decodificadores, flipflops, ect. Este circuito actúa tras un pulsador que al presionarlo el numero va aumentando  y con el segundo pulsador disminuye, cuando este llega a cero activa un buzzer. Para poder

PRINCIPALES MATERIALES

74LS47 TTL Decodificador

El Circuito Integrado TTL 74LS47 es un decodificador y controlador BCD a siete segmentos con salidas de colección abierta. El 74LS47 es un decodificador / Conductor-BCD a siete segmentos cuenta con salidas activas bajas, diseñados para la conducción, LEDs de ánodo común o indicadores incandescentes directamente.



CONTADOR BINARIO 74191 TTL

Este contador binario aventaja al 7490 en que tiene como característica que puede hacer el conteo de manera ascendente o descendente. Ademas podemos precargar un valor para que empiece a contar. El conteo es síncrono y la carga asíncrona. Puede llegar a funcionar hasta un máximo de 35 MHZ.

La descripción de los pins:

• CLK Entrada de reloj.
• DOWN/UP Entrada de contaje descendente o ascendente.
• LOAD Entrada de carga paralela asíncrona.
• P0 – P3 Entrada de datos paralela.
• Q0 – Q3 Salida de los flip-flops.
• CE Selección de chip.
• MAX Salida máximo / mínimo.
• RCO Salida ripple clock.

 DISPLAY DE 7 SEGMENTOS

El display de 7 segmentos, es un componente que se utiliza para la representación de números en muchos dispositivos electrónicos.



FLIPFLOPS 7473

Un biestable (flip-flop en inglés), es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones.

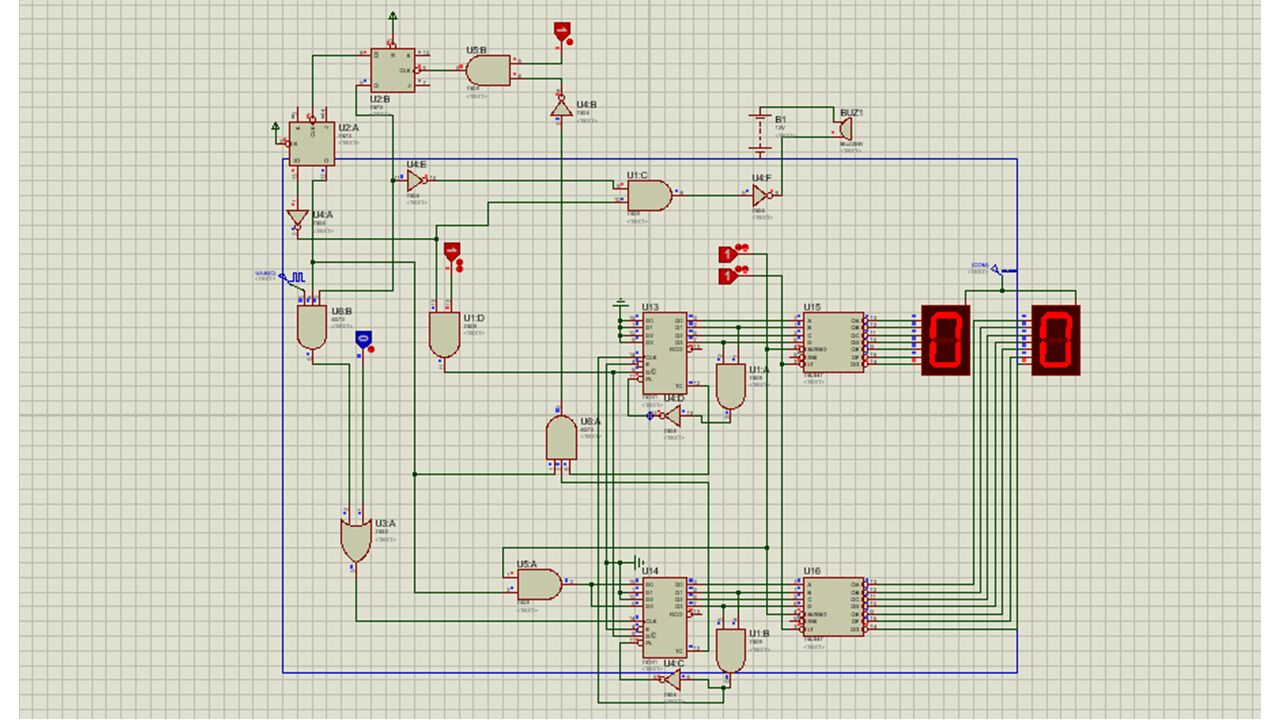

CIRCUITO DE PROTEUS





VÍDEO EXPLICANDO EL CIRCUITO



OBSERVACIONES Y CONCLUSIONES

OBSERVACIONES

• Antes de realizar la implementación del circuito general en el protoboard, es necesario realizar una simulacion en el programa PROTEUS, para así estar seguro de lo que hemos hecho y no malograr ningun componente.

• El temporizador tiene una gran similitud con los reveladores pero se diferencia ya que este sus contactos no cambian instantáneamente.

CONCLUSIONES

• Creamos un circuito que funciona como temporizador regresivo, tras actuar ante dos pulsadores.

• el desarrollo del contador binario o decimal led permiten visualizar la aplicación importante de los circuitos en la vida cotidiana.

INREGRANTES

Ballenas Zuñiga Marvin

Carranza Cavani Jean

Agüero Cueva Jorge

Arias Cabana Omar
